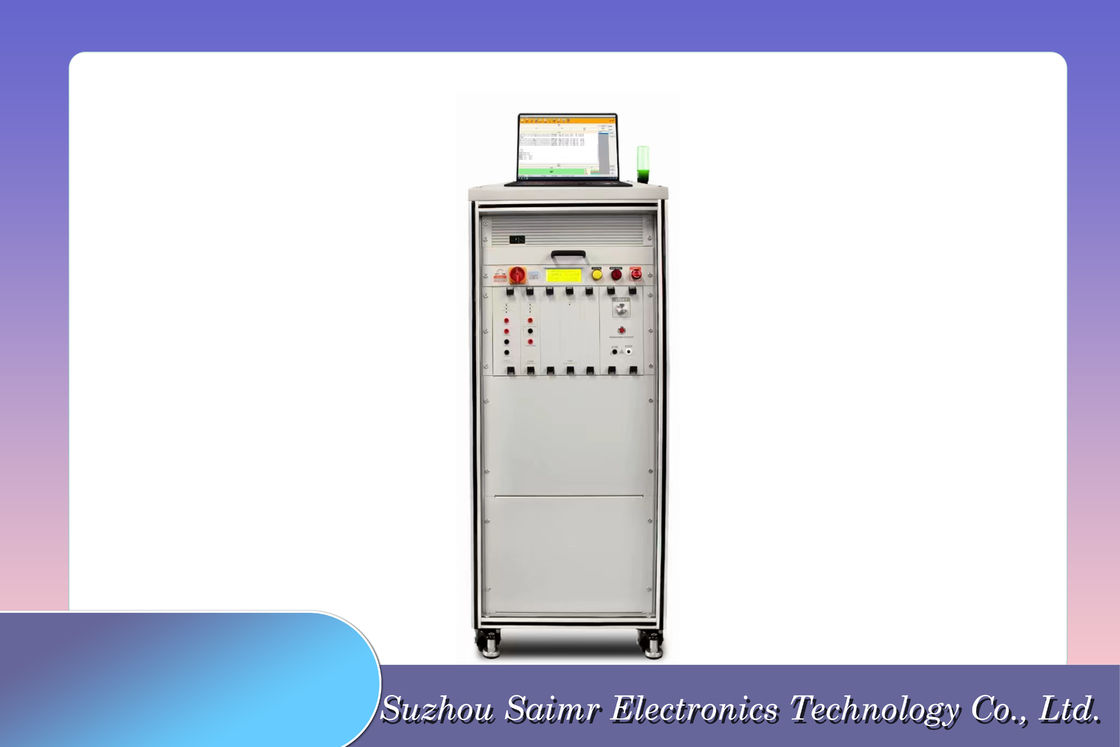

Orta gerilimli kablo harman testi SAIMR6000
Orta gerilimli kablo kullanımı testi
1Özellikleri
SAIMR6000-256P modeli ile orta gerilimli kablo harni test cihazı, yüksek doğruluk ve güvenilir kaliteye sahip bir üründür ve yurtdışında ve yurtdışında satılır.:
- Gelişmiş işlevler: Tam 4 tel ölçümü, programlanabilir sürekli test, otomatik bulma, otomatik teşhis, kendi kendini kalibre etme ve sıfırlama,Test tarama modu otomatik olarak değiştirilebilir / kısa devre taraması.

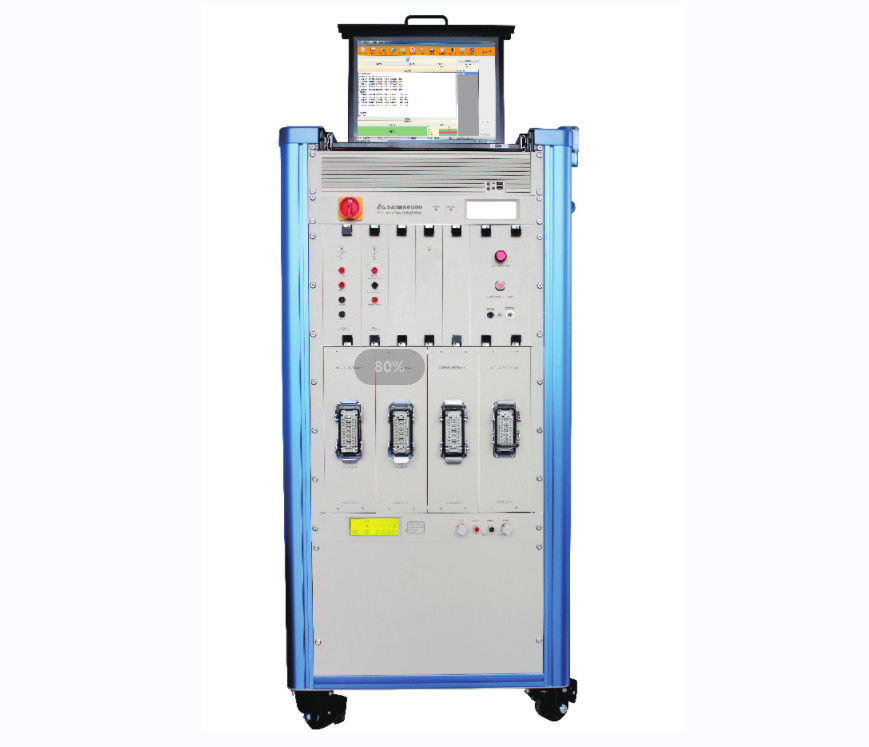

- Konforlu işletim: tamamen bilgisayar tarafında çalışmak, test verileri bir bilgisayara kaydedilebilir, test raporları basılabilir ve testten sonra barkodlar otomatik olarak basılabilir.Aygıt, bir rulo ile kabin tipi bir mimariyi benimser., hareket etmek kolaydır ve üretim hattının çıkışına göre serbestçe birleştirilebilir.
- Test öğeleri: faz dizisi, iletkenlik direnci, yalıtım ve voltaj direnci, fiş ve fiş çekme tabancası düğmesinin algılanması, direnci, indüktansa, kapasitans ve diyot vb.
- Test yöntemi: Test nesnesinin her iki ucu da testere bağlanmalıdır.
- Sınav gereksinimleri: Sınav sırasında gösterge ışıkları ve sesli alarmlar vardır ve testi başlatmanın üç yolu vardır: Ürün üzerindeki barkod taraması, bilgisayar tarafındaki test düğmesi,ve armatür tarafındaki başlatma düğmesiAçık kablolar koruyucu kapaklara sahiptir ve test armatürü ve kontrol kutusu hızlı bir fiş kullanarak bağlanır, böylece test armatürünü hızlı bir şekilde değiştirmek kolaydır.Bu enstrüman enerji şarj silah tester yaygın olarak kullanılır, mod iki fonksiyonel test sistemi, yeni enerji PDU elektronik kontrol kutusu tester, otomotiv kapı paneli kablolama kemeri test sistemi, otomotiv konektör profesyonel test ekipmanı,motor servo inverter demirleme noktası testçisi, güç kaynağı inverter test sistemi, tel bağlantısı tester, iletkenlik makinesi, bobin ara katman tester, çok kanallı yüksek voltajlı makine ve diğer alanlar.
2- Başvuru
- FPC Esnek devre kartı
- Orta gerilimli kemer testleri
- Bağlayıcılar, kablolar, kablolar
- Enerji depolama bataryası, güç bataryası CCS, entegre otobası
3.Specification
| OrtaVoltaGe testi |
SAIMR6000 |
| Test Modu |
4 tel veya 2 tel (karışık test) |
| Puan Sayısı |
32/64/128/256...20480 puan |
| Test Projesi |
Test aralığı |
Test Doğruluğu |
| İşletim sistemi testi (5V voltaj) |
2 kΩ-200 kΩ (20 kΩ -1000 kΩ seçeneği) |
±5% |
| İzolasyon direnci testi |
1MΩ-50GΩ (30V-2000V) |
1MΩ~100MΩ: ±2% |
| 100MΩ~ 1GΩ: ±5% |
| 1GΩ~ 50GΩ: ±10% |
| DC direnci testi |
0.1Ω-1MΩ |
<100k: ±1% |
| >100k: ±5% |
| Dört telli dış DC direnç testi |
10μΩ~100Ω |
±0,2%+5μΩ |
| Dört telli NTC testi (10k, 100k) |
Sıcaklık yargılaması (doğruluk 0,1°C) |
Kullanıcılar direnç ve sıcaklık değerlendirmesi için kendi kendini tanımlayan RT tablosunu kullanabilirler. |
| Direniş Hükmü (doğruluğu 10k: % 1 100k: % 5) |
Direnç değeri çevrenin gerçek zamanlı sıcaklığına göre değerlendirilebilir. |
| Karşılaştırma Kararı (doğruluğu 0,1°C) |
Test edilen ve standart parçalar arasındaki maksimum direnç farkı (Aralık) |
| AC Hi-pot testi |
30V-2000V |
±3% |
| DC Hi-pot testi |
30V-3000V |
±3% |
| AC Sızıntı Akım Testi |
1μA-10mA |
±3% |
| DC Akım Sızıntı Testi |
0.1μA-5mA |
±3% |
| Boyutlar (mm) |
483*265*510 (1024P) |
483*183*510 (512P) |
| Maksimum Ağırlık (kg) |
26 |
18 |
| Standart Yapılandırma |
U diski kullanma kılavuzu, güç kablosu, ağ kablosu, port adaptör tablosu, test hattı, devriye kalemi. |
| İsteğe bağlı yapılandırma |
İzolasyon standart direnci, iletkenlik standart direnci, endüstriyel bilgisayar, masaüstü bilgisayar, monitör, fare, klavye, hoparlör. |
