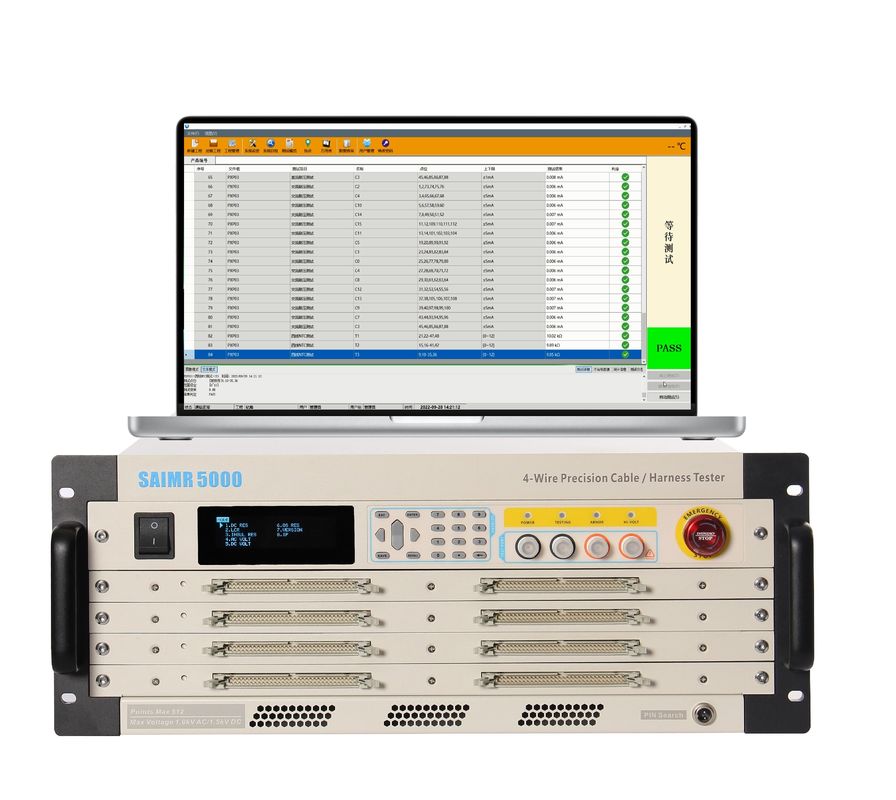

Anlık kırılma testörü açık devreyi, kısa devreyi ve yanlış hizalandırmayı doğru tespit eder.

fonksiyon

• Deneme projesi yönetimi: Yeni projeler, yükleme projeleri, proje yönetimi ve diğer fonksiyonlar dahil olmak üzere 500 tür ayar öğesi kategorilerine göre yönetilebilir.
• Ağ segment yönetimi: Çoklu test bölümleri yapılandırılabilir ve her test bölümü çeşitli esnek testleri kolaylaştırmak için farklı test parametrelerini kullanır.
• Sistem fonksiyon modülü: sistem kendiliğinden test, nokta bulma, multimeter fonksiyonu, kendiliğinden öğrenme fonksiyonu, nokta raporlama fonksiyonu vb.
• Test fonksiyonu: düşük voltaj testi, yalıtım testi, dayanıklılık voltaj testi vb.
• Veri kaydı ve sorgu fonksiyonu: her test tamamlandığında, veri raporu yazdırılır, rapor biçimi tanımlanabilir ve PDF ve WORD biçimleri desteklenir.
• Barkod baskı fonksiyonu: ürüne göre barkodunu özelleştirebilir ve yazdırabilir.
• Kullanıcı yönetimi: Sistem, kullanıcı yönetiminin üç seviyesini destekler: yöneticiler, programcılar ve operatörler.Programcılar projenin yapılandırmasını yönetebilirOperatör sadece projeyi yükleyebilir ve test edebilir.

Test verileri

• Temel parametreler:
  • Modeller:SAIMER5000,SAIMER5000S
  • Ölçüm yöntemi: iki tel + dört tel
  • Test noktalarının maksimum sayısı: 1024, 512
  • ACyüksek voltaj:30-1000V
  • DCyüksek voltaj:30-1500V
  • Yüksek Voltaj Çıktısı Doğruluğu: ±5%
  • Yüksek voltaj ölçüm doğruluğu% ± 5
  • Yüksek basınç ölçüm süresi: 0.01s - 60s
  • Kısa ara/Anlık kısa ara/Hızlı kısa ara: 2 kΩ-200kΩ (Reley Board Model: SAIMR5000-ChanelBoard-V3.02)
  • İki kablolu direniş: 0.1Ω-1MΩ
  • Test aralığı: 10μΩ-1MΩ
  • Dört tel iletim testi akımı:≤1A
  • AC Yüksek Voltaj Sızıntı Akımı:10μA-10mA
  • Yüksek Voltajlı Akım Sızıntıları1 μA-5 mA
  • DC Yüksek Voltaj İzolasyonu: 1MΩ-10GΩ
  • Seviye sinyali: 0,5-10V
  • Mevcut sinyal: ≤10mA
  • Kapasitans ölçüm aralığı: 10pF-100μF
  • Direnç test aralığı: 100mΩ-20MΩ
  • İndüktansa test aralığı:10nH~100H
  • Frekans sinyali: 50Hz/60Hz, 100Hz/120Hz/1kHz/10kHz
  • Aralık modu: AUTO/HOLD
  • Diyot/düzenleyici test aralığı: 1-10V
  • Test sinyali: 1mA
  • Tek taraflı test: Tek taraflı test mümkün
  • Kısa kesim son noktasının değerlendirilmesi: Kısa ara son noktası belirlenebilir
  • Programlanabilir Sürekli Test / Otomatik Bulma / Otomatik Teşhis:Gelişmiş Fonksiyonel Eşyalar
  • Test Tarama Modu: Otomatik/El/Dışı
  • Ölçüm sinyali: Düşük voltaj ölçüm sinyali
  • Hafıza: En fazla 500 test ayarını saklayabilir
  • İşletim sistemi voltajı: 5V
  • Kontrol paneliKalibrasyon/Metroloji
  • ağırlıkları17kg ((5000S)/22kg ((5000)
  • Boyut (birim: mm):483265510 (5000) / 483183510 (5000S)
• Doğruluk:
  • Sıcaklık: 20±3°C
  • Nem seviyesi:<60%RH
  • İzolasyon doğruluğu1MΩ~100MΩ:±2%; 100MΩ~1GΩ:±5%; 1GΩ~10GΩ:±10%
  • Isınma zamanı: 15 dakikadan fazla
  • Kalibrasyon süresi: 1 yıldan az
  • Test öğeleri: OS testi, iki telden direnç ölçümü, dört telden direnç ölçümü, DC direnç testi, LCR testi, diyot testi, yalıtım testi, AC sızıntı testi, DC sızıntı testi,AC gerilim kaynağına dayanır, yalıtım/karışıklık kaynağı, düşük voltajlı sinyal kaynağı, düşük voltajlı test zamanlaması, dayanıklılık voltajı/karışıklık testi zamanlaması
  • bölge2k - 200k (Relay Board Modelleri):) SAIMR5000-ChanelBoard-V3.02),0.1 ~ 1M, 10 ~ 1M,0.1 ~1M,10pF~100uF,100m -20M,1~10V,1M ~10G,10A~10mA,1A~5mA,30~1000V AC ((50/60Hz),30~1500V DC,5V/10mA,10ms ~ 200s,0.1s ~ 500s
  • Temel hassasiyet:±5%,±0,5%+0.05,±0.2%+5,<100k:±1% >100k:5%,±2%,±2%±0.2V,1M ~100M:±2% 100M ~1GQ:±5% 1G ~10GQ:±10%,±3%,±3%,±3%,±3%,±3%,±1%,±1%
