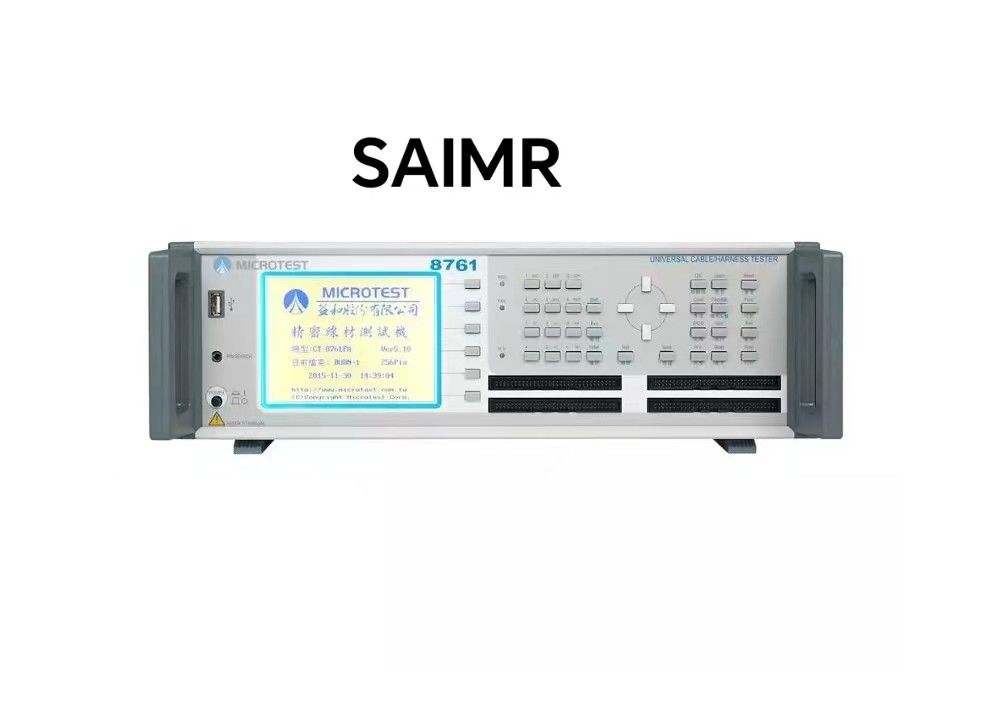

Kesin Kablo kemeri tester tasarımı
Bu cihaz, özellikle normal olmayan kullanımın elektrik çarpmasına neden olabileceği nemli veya tozlu yerlerde, açık hava kullanımına uygun değildir.Lütfen yanlış veya yanlış kullanımdan kaynaklanan kazalardan kaçınmak için bu tester kullanmadan önce güvenlik talimatlarını dikkatlice okuyun..
Bölüm 1.1 Güvenlik işaretleri
Aşağıdaki güvenlik sembolleri bu kılavuzda ve cihazda yer alabilir.
Not: Ayrıntılar için lütfen bu kılavuzu okuyun.
: Koruyucu topraklama terminalı, test cihazını kullanmadan önce, lütfen elektrik sızıntısı nedeniyle şasi ile temas etmemek için bu terminalin topraklandığından emin olun.Elektrik çarpması kazasına neden olabilecek.
Uyarı: Uyarı etiketi, ürünün düzgün kullanılmadığında, test edilecek enstrüman veya diğer nesnelere uygunsuz sonuçlara neden olabilir.
Uyarı: Uyarı etiketi, ürün doğru şekilde kullanılmadığında yaralanmaya veya hatta ölüme neden olabilir.
Bölüm 1.2 Cihazı değiştirmeyin veya iç ayarlama yapmayın.
Şirketin izni olmadan, yedek parçaları monte etmeyin veya makineye herhangi bir değişiklik veya ayarlama işlemi yapmayın.böylece makinenin tehlikesini arttırmamak veya makineye zarar vermemek için.
Bölüm 1.3 Statik elektrik
Lütfen makineye zarar vermek için statik elektrikle temas etmeyin.
Bölüm 1.4 Yerleştirme
Test cihazının arka panelinde bir güvenlik topraklama terminalı bulunur. Lütfen topraklama terminalinin dış kabınla temas etmemesi için uygun şekilde topraklandığından emin olun.Elektrik şokuna neden olabilir..
Bölüm 1.5 Güç kaynağı
Güç kablosu yerel ulusal yönetmeliklere uygun olarak seçilmeli ve IEC320 bağlantısına uygun bir bağlantı ile aygıtla bağlanmalıdır.ve kullanıcı topraklama telinin iyi topraklandığından emin olmalıdırEğer elektrik fişine sigorta takılmışsa, güvenlik kurallarına uygun 3.15 amperlik sigorta kullanın.Güç kaynağının AC olduğundan ve voltajın 100V-240V 50/60Hz arasında olduğundan emin olmalıdır..
Bölüm 1.6 Isınma
Enerji açıldığında test cihazı normal çalışacaktır, ancak şartnamede belirtilen doğruluğa ulaşmak için lütfen test cihazını 30 dakika ısıtın.
Bölüm 1.7 Arıza
Enstrüman arızalanırsa, çalışmanın doğruluğunu ve güvenliğini sağlamak için enstrümanı tamir için orijinal üreticisine geri gönderin.
Bölüm 1.8 Testin sona ermesi
Enstrüman uzun süre kullanılmadığında, lütfen güç düğmesini kapatın.
Bölüm 1.9 Yerleştirme ve Depolama
Bu ünitenin normal çalışma sıcaklığı ve nem aralığı 18 oC-28 oC ve RH% 80'dir. Bu aralığın aşılması durumunda, ünite düzgün çalışmayabilir.Test cihazının depolanması için sıcaklık ve nem aralığı -20 °C ~ 70 °C'dir.Düzgün test ve güvenlik için, denetleyiciyi doğrudan güneş ışığı altında veya yüksek sıcaklık, yüksek nem, sık salınımlar, aşırı toz,ya da kararsız ağ gücü.
Bölüm 1.10 Acil durumlar
Elektrik çarpması, test nesnesinin yanması veya ana ünitenin yanması durumunda güç düğmesini kapatın ve güç kablosunu çıkartın.
Ürün Parametresi:
| |
Mikrotest8761FA |
Mikrotest8761NA |
Mikrotest8761N |
| AC yüksek el |
100~1000V |
100~700V |
|
| DC'nin elinde. |
50~1500V |
50~1000V |
50~1000V |
| Test noktalarının sayısı |
64/128/256 |
64/128/256 |
64/128/256 |
| Yüksek basınçlı çıkış doğruluğu |
±5% |
| Yüksek basınçlı ölçüm doğruluğu |
±5% |
| nominal çıkış |
5VDC |
| Yüksek voltaj ölçüm süresi |
0.01 saniyeden 60 saniyeye |
| ölçüm yöntemi |
Dört tel türü |
| Kablo spesifikasyonları için gereksinimler |
En fazla izin verilen elektrik kapasitesi 5 μ F'dir. |
| Kılavuz impedansı |
Ölçüm aralığı: 1m Ω ~ 52 Ω |
| Akım sinyali: 10 mA |
| Anlık rehber |
1mΩ~52Ω |
| AC, basınç sızıntısı akımına dayanmalıdır. |
0.01mA~5mA |
| AC yay tespiti |
0 ~ 9 |
| DC gerilim sıçrama akımına dayanır |
0.1μ A~1mA |
| DC yay tespiti |
0 ~ 9 |
| DC, gerilim yalıtım impedansına dayanır |
1MΩ~1.2GΩ |
| Kısa / anlık kısa / hızlı anlık ara |
1KΩ~100KΩ |
| Kısa kesim yol son noktası kararını destekle |
● |
| Tek taraflı testleri destekle |
● |
| Direnç değeri testi |
Ölçüm aralığı: 50m Ω ~ 20 MΩ |
| Seviye sinyali: 0.5 ~ 3V |
| Kapasitik değer testi |
Ölçüm aralığı: 10 pF - 12 μF |
| Sıklık sinyali: AUTO vitesi (ihtimal) 48HZ/480HZ/4.8KHZ/48KHZ |
| Seviye sinyali: 0.3V ~ 1.2V |
| Diyot testi |
Ölçme aralığı: 0 ~ 6.8V |
| Gelişmiş işlev projesi |
Programlanabilir sürekli test / otomatik nokta bulma / otomatik teşhis |
| Test tarama modu |
Otomatik / manuel / harici |
| Sinyalin ölçümü |
Düşük voltajlı ölçüm sinyalleri |
| Depolama belleği |
En fazla 500 set test ayar dosyası saklanmıştır |
| Kontrol paneli |
Sistem / Hızlı / Düzenle / Fonksiyon tuş grubu |
| gösterge |
Pass / Buil (LED) / kırmızı ve yeşil gösterge ışığı / ekran ekranı / ses |
| Güç talebi |
Sabit voltaj: 115 / 230 vak ± 10%, frekans: 60 / 50Hz |
| tüketilen güç |
8761 ((64):70VA,8761 ((128):70VA,8761 ((256):100VA |
| Arabirim |
RS-232, USB Anahtar, Yazdırma, Uzaktan |
| Başlama modu |
El, otomatik ve uzaktan kumanda |
| LCD ekranı |
320 * 240 çözünürlüklü grafik LCD ekran |
| operasyonel ortam |
Sıcaklık: 15C-35°C Nem: RH 70% |
| Görsel boyutlar (W * H * D) |
8761 ((64): 435 × 145 × 406 mm
8761(128):435×145×406mm, 8761(256):435×190×406mm. |
| Ağırlık |
8761 ((64):8.44kg,8761 ((128):9.3kg,8761 ((256):14kg
|
