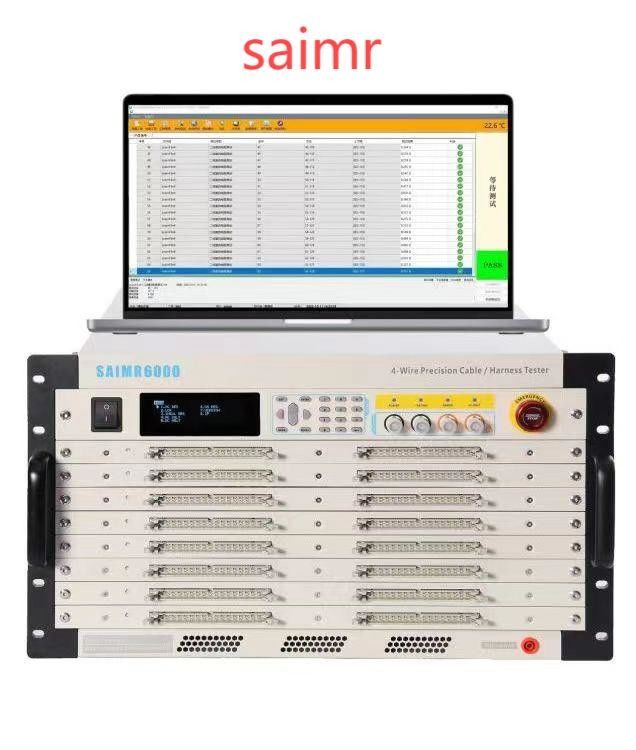

Yeni Enerji Bataryası CCS,FPC Orta Voltaj Kablolama Bağlantısı Kapsamlı Test Sistemi
Orta gerilimli kablo bandı kapsamlı test sistemi, çeşitli endüstrilerde kablo bandlarının hızlı ve hassas denetimi için tasarlanmış sofistike bir enstrüman.Kırık devreler gibi hataları doğru bir şekilde tespit edebiliyor., kısa devre ve test kuşakları içindeki yanlış hizalamalar, kullanıcıların kablo kuşakları içindeki sorunları anında belirlemelerini ve ele almalarını kolaylaştırır.Destekleyen üst bilgisayar test yazılımı ile birlikte, kablo bandında tespit edilen sorunların sezgisel bir görüntülenmesini sağlar.
Bu sistem otomotiv, esnek devre kartları, CCS ve otomatik test için diğer alanlarda geniş bir uygulama bulur.SAIMR6000 dağıtılmış sürümü dağıtılmış bir test sistemi olarak yapılandırılabilir.. Arayüzün genişlemesiyle, 20.000'den fazla test noktasını destekleyebilir ve bu sayede uçak, tren ve uydu gibi karmaşık sistemlerde kablo kullanımı testlerine uygun hale gelir..
Teknik özellikler:
Model: SAIMR 6000S ve SAIMR 6000
Ölçme Yöntemi: Daha yüksek doğruluk için hem ikinci çizgi türünü hem de dört çizgi türünü içerir.
En fazla test noktası sayısı: SAIMR 6000S için 256 ve SAIMR 6000 için 128.
AC Yüksek Voltaj: 30 ila 2000V arasında değişir.
DC Yüksek Voltaj: 30'dan 3000V'ye kadar.
Yüksek gerilim çıkış doğruluğu: ±5%
Yüksek gerilim ölçüm doğruluğu: ±5%
Yüksek basınç ölçüm süresi: 0,1'den 500'e kadar
Kısa Açık Döngü / Hızlı Kısa Döngü / Hızlı Hızlı Açık Döngü: Direnç aralığı 2kΩ - 1000 kΩ
İkinci hat iletkenlik impedansı: 0.1Ω - 1MΩ
Dört tel: [Dört tel işlevselliğinin ayrıntılı açıklaması]
Kılavuz geçiş testi: [Kılavuz geçiş testi özelliğinin açıklaması]
Test Özellikleri: 10μΩ - 1000K Ω
Sınav akımı: ≤1A
AC Yüksek Voltaj Sızıntı Akımı: 10μA - 10mA
DC Yüksek Voltaj Sızıntı Akımı: 1μA - 5mA
DC Yüksek Voltajlı Izolasyon: 1MΩ - 50GΩ
Doğrudan akım direnci: 10mΩ - 1MΩ ölçüm aralığı
Seviye sinyali: 0.5 - 10V
Akım Sinyalı: ≤10mA
LCR: Elektrik kapasitesi ölçüm aralığı 10pF - 100μF, direnç test aralığı 100mΩ - 20MΩ ve endüktif test aralığı 10nH - 100H
Sıklık Sinyalı: 50Hz/60Hz, 100Hz/120Hz, 1kHz/10kHz
Ödeme Modu: AUTO/HOLD
Seviye sinyali: 0.1V - 1.0V
Diyot / Voltaj Stabilizatör Tüp: 1mA bir test sinyali ile 1 - 10V test özelliği. Tek taraflı test için izin verir ve kısa kesim son noktasını belirleyebilir.
Gelişmiş Fonksiyon Projesi: Programlanabilir sürekli test, otomatik nokta bulma ve otomatik teşhis içerir.
Test Tarama Modu: Otomatik, manuel veya harici.
Ölçme sinyali: Düşük voltajlı ölçüm sinyalleri kullanır.
Depolama Bellek: 500 set test ayar dosyasına kadar saklayabilir.
Sistem Voltajı: 5V
Kontrol Yüzeyi Sürümü: Kalibrasyon ve ölçüm işlevlerini içerir.
Ağırlık: SAIMR 6000 için 17 kg ve SAIMR 6000S için 22 kg.
Boyutlar (mm): 483265SAIMR 6000S ve 483 için 510183SAIMR 6000 için 510
